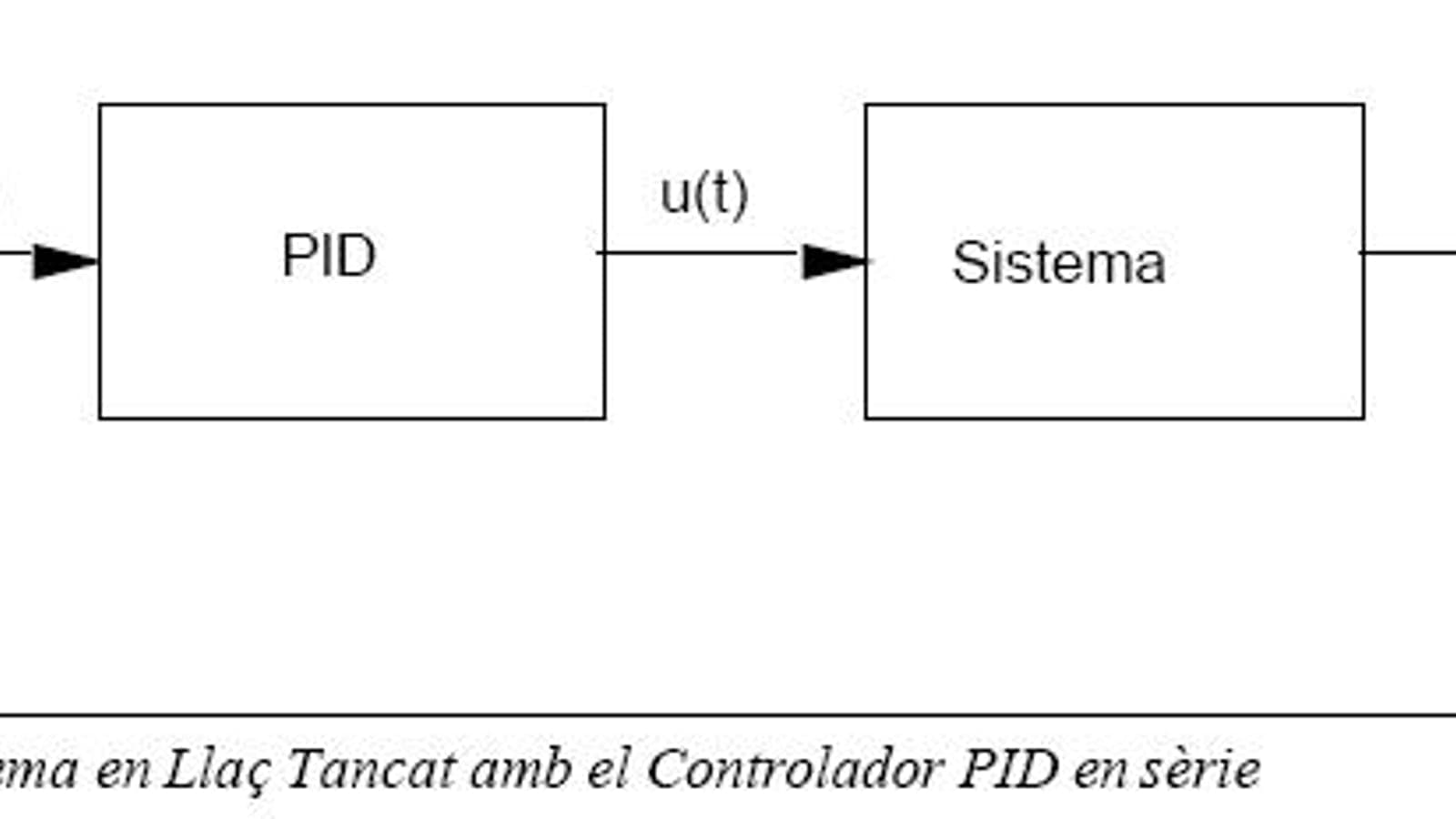

Практическая рамка такая: PID-регулятор нужен, когда система должна удерживать цель, но реальный мир постоянно мешает. Духовка хочет держать температуру, робот хочет ехать прямо, дрон хочет сохранять высоту, а насос - давление. В каждом случае есть желаемое значение, измеренное значение и ошибка между ними. Регулятор смотрит на ошибку и решает, насколько сильно воздействовать на систему.
Три части одного решения
Буква P отвечает за текущую ошибку. Чем дальше система от цели, тем сильнее действие. Если температура сильно ниже нужной, нагрев включается мощнее. Если робот сильно ушел вправо, коррекция влево становится заметнее. Но один только P часто приводит к остаточной ошибке или колебаниям: система то недотягивает, то перелетает, особенно если у нее есть инерция.
Буква I накапливает прошлую ошибку. Она помогает убрать постоянное недотягивание: если система долго была ниже цели, интегральная часть постепенно усиливает воздействие. В отоплении это полезно, когда комната стабильно не догревается. Но чрезмерная I-составляющая легко разгоняет систему и вызывает долгие качели: регулятор помнит прошлую ошибку даже тогда, когда ситуация уже изменилась.
Буква D смотрит на скорость изменения ошибки. Она пытается притормозить систему до перелета: если температура быстро приближается к цели, воздействие можно ослабить заранее. D полезна там, где есть инерция, но чувствительна к шумным измерениям. Если датчик дергается, производная часть может начать усиливать шум вместо полезного сигнала.
| Параметр | Что усиливает | Типичная ошибка |
|---|---|---|
| P | Реакцию на текущую ошибку | Слишком большое P вызывает колебания. |
| I | Устранение долгого недотягивания | Слишком большое I копит ошибку и перелетает цель. |
| D | Торможение перед целью | Слишком большое D ловит шум датчика. |
| Период измерения | Частоту обновления решения | Редкие измерения делают контур слепым. |
Настройка без опасных прыжков
Начинающему важно не крутить все ручки одновременно. Сначала стоит включить только P и добиться понятной реакции без сильной раскачки. Затем добавить I настолько, чтобы убрать остаточную ошибку. После этого осторожно включить D, если система перелетает цель и датчик достаточно чистый. Такой порядок не является универсальным промышленным стандартом, но помогает увидеть вклад каждой части и не потерять причинность.
error = target - measured
integral = integral + error * dt
derivative = (error - previousError) / dt
output = kp * error + ki * integral + kd * derivative
previousError = errorВ реальном коде к этой схеме добавляют ограничения выхода, защиту от накопления интеграла, фильтрацию измерений и безопасные пределы для исполнительного механизма. Библиотеки вроде Arduino PID Library полезны не потому, что освобождают от понимания, а потому что уже учитывают часть типовых деталей: направление действия, частоту вычислений, режимы и пределы.
- Меняйте один параметр за раз и записывайте результат.
- Проверяйте систему на малой мощности, если механизм может перегреться или ударить.
- Фиксируйте период измерения: PID с плавающим временем ведет себя иначе.
- Не копируйте коэффициенты из чужого проекта без массы, инерции, датчика и задержек.
Где заканчивается простое объяснение
Типовые признаки неправильной настройки
Если система долго не доходит до цели, обычно не хватает пропорциональной реакции или мешает ограничение мощности. Если цель достигается, но затем начинается качание туда-сюда, воздействие слишком резкое или объект имеет большую задержку. Если после внешнего возмущения система долго возвращается к норме, интегральная часть может быть слабой. Если выход дергается от каждого измерения, нужно смотреть шум датчика и производную часть. Эти признаки не заменяют расчет, но помогают понять, куда смотреть в журнале данных.
Полезная привычка - хранить график цели, измерения и выхода регулятора. Без графика настройка превращается в спор ощущений. С графиком видно, когда ошибка появилась, как быстро она росла, не уперся ли выход в предел и что произошло после изменения коэффициента. Даже в маленьком Arduino-проекте такая запись экономит часы: вместо формулы кажется стало лучше появляется проверяемый след эксперимента.
Наконец, важно помнить о задержках. Если датчик сообщает температуру с опозданием, а нагреватель продолжает отдавать тепло после выключения, регулятор всегда работает с прошлым состоянием объекта. Тогда агрессивные коэффициенты делают не быстрее, а опаснее. Перед настройкой стоит понять, насколько быстро система реагирует на маленькое воздействие и как долго продолжается инерция после остановки.
PID удобен тем, что его можно понять без высшей математики, но это не значит, что любой контур безопасно настраивать на глаз. В дронах, станках, котлах, медицинских устройствах и промышленности ошибка настройки может быть дорогой. Для учебного проекта достаточно аккуратного эксперимента. Для системы с риском нужен инженерный расчет, журнал испытаний, аварийные ограничения и человек, который понимает не только регулятор, но и физику объекта.
